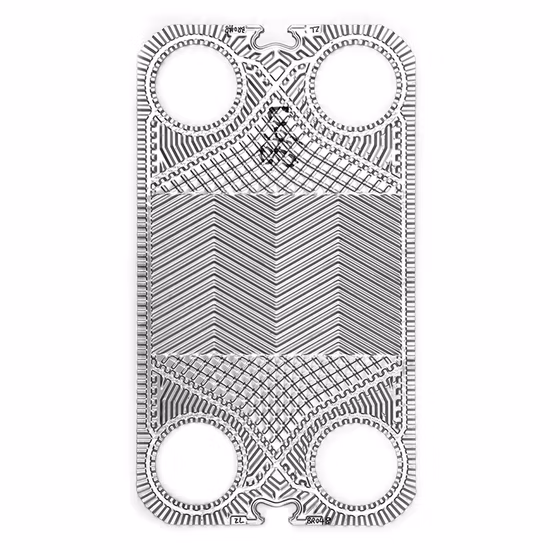

M3/M6/M10/M15/M20/Mx20/Mx25/Ts6/Ts20/Tl10/T20 Yojo B60h Dichtungsplatte Wärmetauscher HVAC Marine Wärmetauscher Dichtungsplatte

M3/M6/M10/M15/M20/Mx20/Mx25/Ts6/Ts20/Tl10/T20 Yojo B60h Dichtungsplatte Wärmetauscher HVAC Marine Wärmetauscher Dichtungsplatte

M3/M6/M10/M15/M20/Mx20/Mx25/Ts6/Ts20/Tl10/T20 Yojo B60h Dichtungsplatte Wärmetauscher HVAC Marine Wärmetauscher Dichtung;
Anfrage absenden
Basisinformation
Modell Nr.M6M/B60H
ZertifizierungCE, ISO, RoHS, Dnv-Gl
AnwendungHeizung, Kühler, Verdampfer, Kondensator
PrinzipPlattenwärmetauscher
StilPlattentyp
MaterialEdelstahl
PlattenmaterialEdelstahl 304/316L, Titan, Smo254, Ni
DichtungsmaterialNBR, EPDM, F26, FTP
Betriebstemperatur-25 ~ +230 °C
PlattentypLow Runner/High Runner
RahmenplatteKohlenstoffstahl/Edelstahl
DüsenKohlenstoffstahl/Edelstahl
Mit Metall ausgekleidetEdelstahl, Titan
Lösungen zur DichtungsbefestigungClip-on-Dichtungssatz/Klebeband-Dichtung
Geeignete FlüssigkeitWasser, Meerwasser, Öl, Sole, Säure, Soda
TransportpaketZertifizierte Sperrholzkiste
Spezifikation320x950xLC
WarenzeichenYOJO
HerkunftChina
HS-Code8419500090
Produktionskapazität200.000 Stück/Jahr
Produktbeschreibung

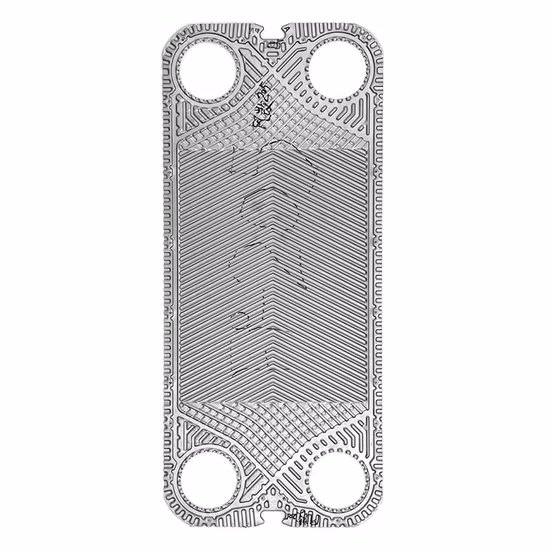

M3/M6/M10/M15/M20/Mx20/Mx25/Ts6/Ts20/Tl10/T20 Yojo B60h Gasket Plate Heat Exchanger HVAC Marine Heat Exchanger Gasket Plate

M3/M6/M10/M15/M20/Mx20/Mx25/Ts6/Ts20/Tl10/T20 Yojo B60h Gasket Plate Heat Exchanger HVAC Marine Heat Exchanger Gasket Plate

ModellA(mm)B(mm)C(mm)D(mm)E(mm)
M6/B60BN(2,0+X)320140920640
Die Unterseite der Mitte bis zum Boden (mm)140
MAX.LC (mm)1200
Anschluss (mm)50
Maximaler Durchfluss (m3/h)36
Auslegungsdruck (MPa)1.6
Max. Anzahl der Platten203
PlattenmaterialGeeignete Flüssigkeit
Edelstahl (SUS304, 316L usw.)Reines Wasser, Flusswasser, Speisesalzwasser, Mineralöl
Titan, Ti-pdSole, Meerwasser, Salzwasser
SMO254Verdünnte Schwefelsäure, Salzwasserlösung, anorganische wässrige Lösung
InHohe Temperatur, hohe Konzentration an Natronlauge
Hastelloy (C276, C22)Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure

HauptkörperdichtungBetriebstemperatur (ºC)Geeignete Flüssigkeit
NBR-15 ~ +135Wasser, Meerwasser, Mineralsalz, Sole
EPDM-25 ~ +180Heißes Wasser, Dampf, Säure, Base
F26-25 ~ +230Säure, Base, Flüssigkeit
FTP0 ~ +160Konzentrierte Säure, Base, Hochtemperaturöl, Dampf
PlattentypAnwendung
Unterer Läufer (B)Temperaturabfall des Wärmeträgermediums zu groß, Temperaturunterschied des Logarithmus zu klein
Hoher Läufer (H)Anforderung an Viskosität, Myom, Druckabfall zu gering

ModellA (mm)B(mm)C (mm)D (mm)E (mm)MAX.LC (mm)Anschluss (mm)Austauschfläche (m2) Max. Anzahl der Platten Max. Volumenstrom (m3/h)Auslegungsdruck
M3/B30BN(2,5+X)18060480357500320,03295181.6
TS6M / S60HN(4+X)4002037043801200650,086147501.6
M6/B60BN(2,0+X)3201409206401200500,15250361.6
M6M / B60HN(3,0+X)3201409206401200500,15203361.6
K60BN(2,0+X)3201409506891200500,12250361.6
K60HN(3,0+X)3201409506891200500,12203361.6
M10B / B100BN(2,55+X)470225106971916001000,252781401,0/1,6/2,5
M10M / B100HN(3,95+X)470225106971916001000,251801401,0/1,6/2,5
K100BN(2,55+X)470225109976316001000,32781401,0/1,6/2,5
K100HN(3,95+X)470225109976316001000,31801401,0/1,6/2,5
TS20M / S200HN(4+X)800363140569830002000,34006001.6
TL10 / L100BN(2+X)4802251888133830001000,54001401,0
K150HN(3,95+X)6102981616109530001500,56003601,0/1,6/2,5
M15B / B150BN(2,5+X)6102981815129430001500,656003601,0/1,6/2,5
M15M / B150HN(3,95+X)6102981815129430001500,656003601,0/1,6/2,5
M20M / T20M / B200HN(4+X)7803532260147830002000,854006001,0/1,6
MX20B / MX25B / B250BN(2,5+X)9204392895193930002501.55007501,0/1,6/2,5
M30 / B350BN(3,3+X)11505962882184248003501,857009971,0/1,6
